T5-360全景影像系統產品規格書

                                                               （CL-T5H4）

1適用范圍本產品規格書適用于本公司自主知識產權設計并生產的CL-T5H4環景影像系統。

2功能描述隨著圖像和計算機視覺技術的快速發展，越來越多的技術被應用到汽車電子領域，傳統的基于圖像的倒車影像系統只在車尾安裝攝像頭，只能覆蓋車尾周圍有限的區域，而車輛周圍和車頭的盲區無疑增加了安全駕駛的隱患，在狹隘擁堵的市區和停車場容易出現碰撞和刮蹭事件。為擴大駕駛員視野，就必須能感知360°全方W的環境，這就需要多個視覺傳感器的相互協同配合作用后，通過視頻合成處理、形成全車周圍的一整套的視頻圖像，就是有這類需求，全景視覺泊車輔助系統應運而生。

360°全景環視影像系統，通過安裝在汽車周圍架設能覆蓋車輛周邊所有視場范圍的4個魚眼攝像頭，對同一時刻采集到的多路視頻影像處理成一幅車輛周邊360度的車身俯視圖，ZUI后在中控臺的屏幕上顯示，讓駕駛員清楚查看車輛周邊是否存在障礙物并了解障礙物的相對方位與距離，幫助駕駛員輕松停泊車輛。不僅非常直觀，可以提高駕駛員從容操控車輛泊車入位或通過復雜路面，有效減少刮蹭、碰撞、陷落等事故的發生。

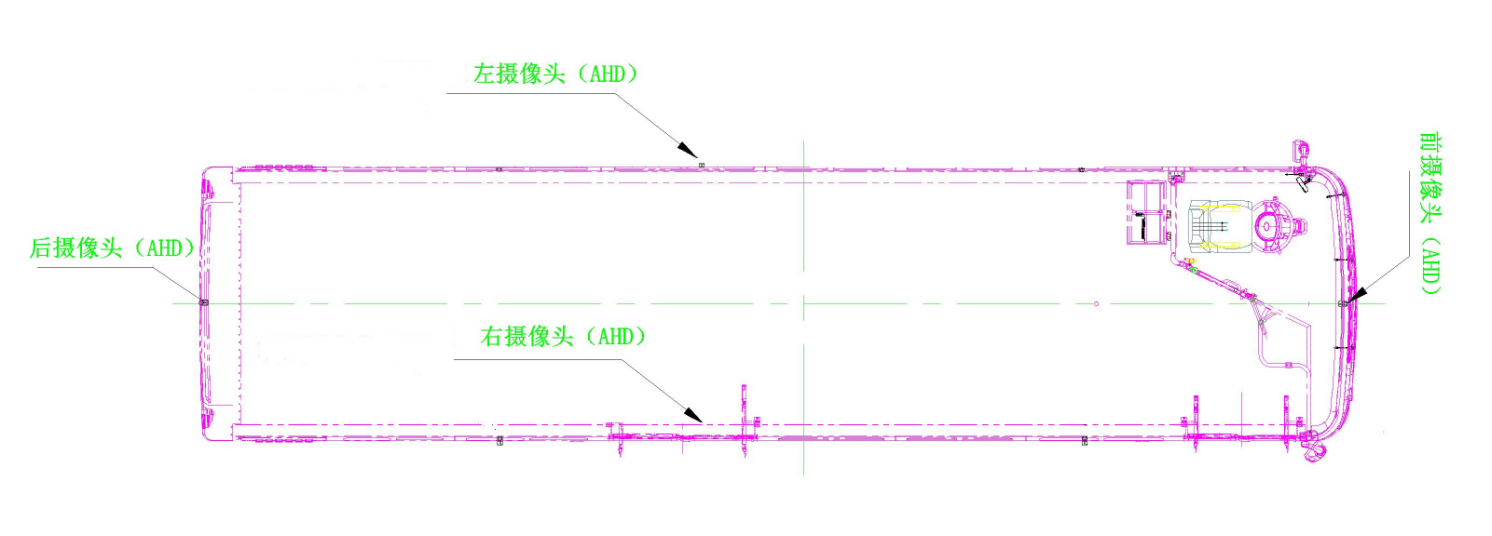

                                                                                  4路拼接攝像頭安裝示意圖

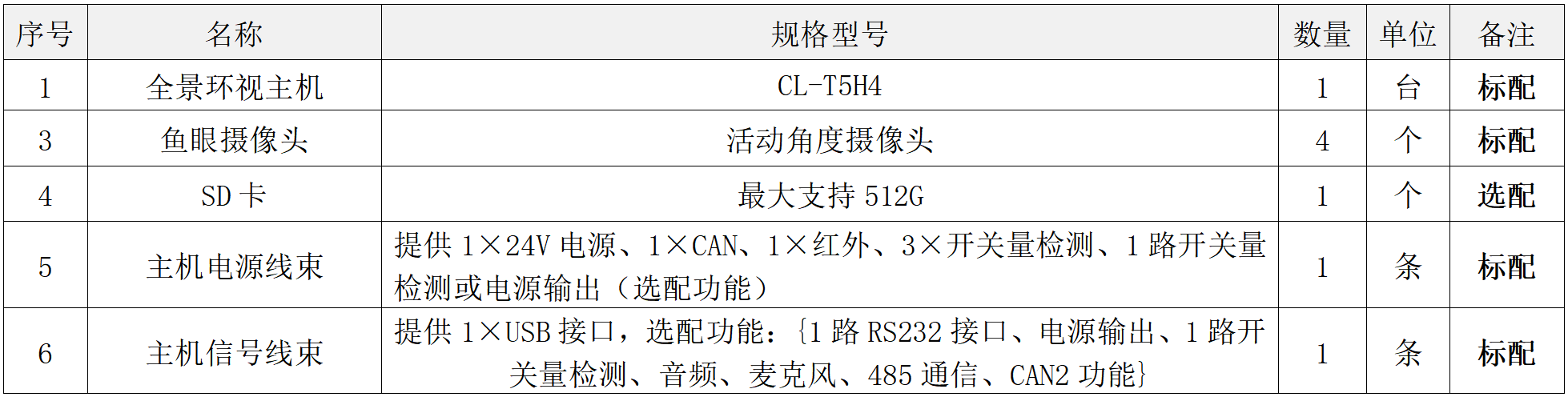

3配件清單

4裝配走線

5技術參數

5.1 系統框圖

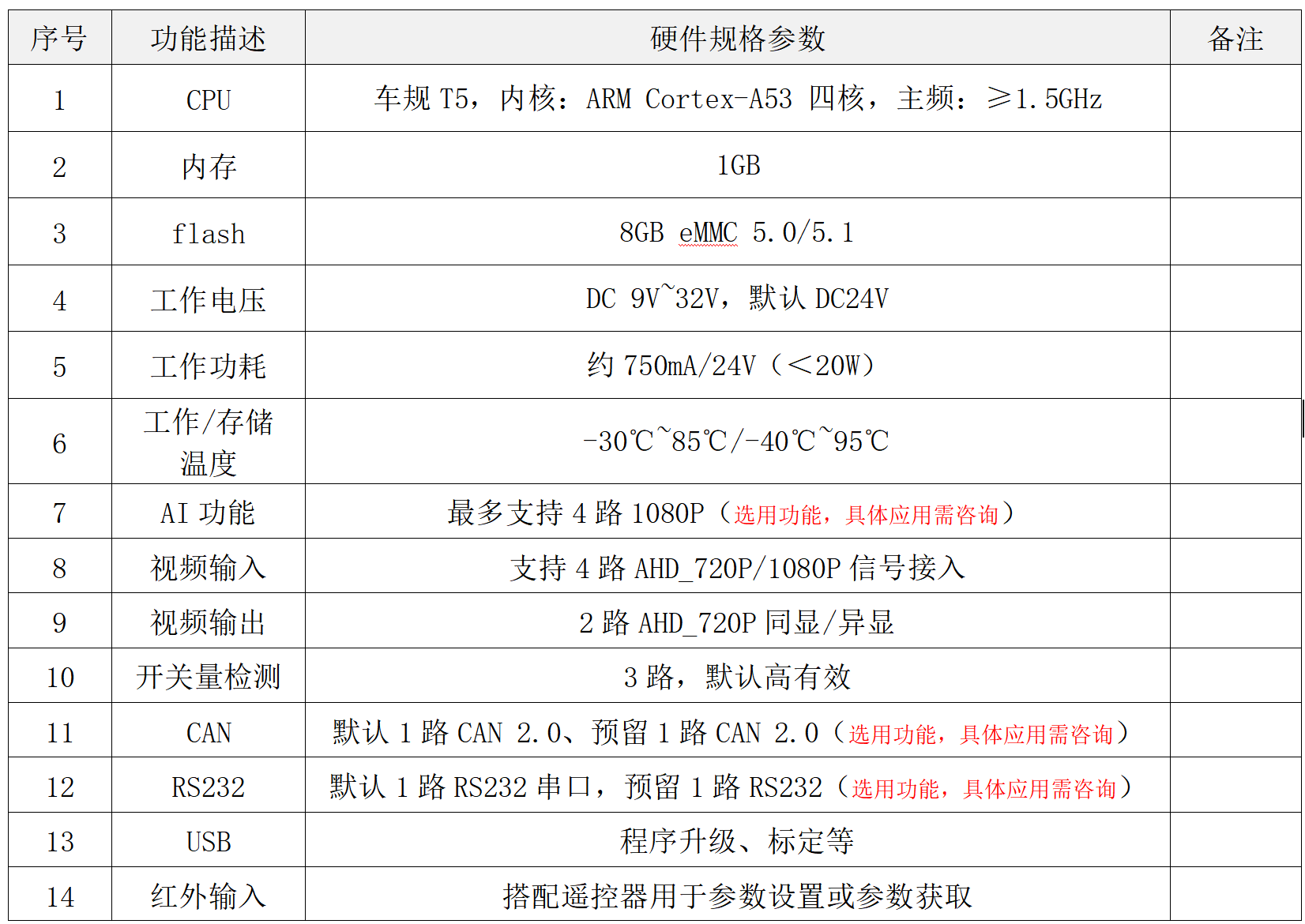

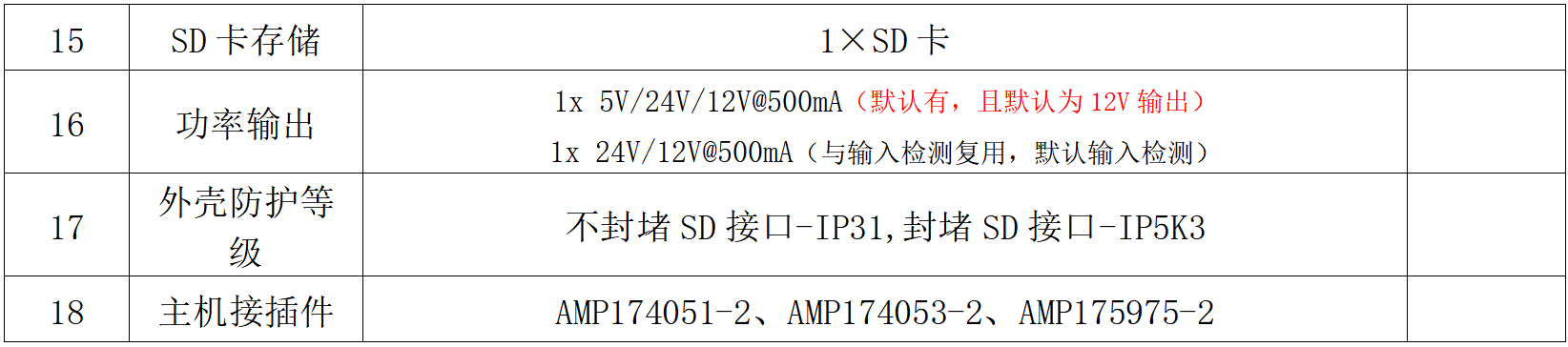

5.2 控制器主機參數

6性能指標

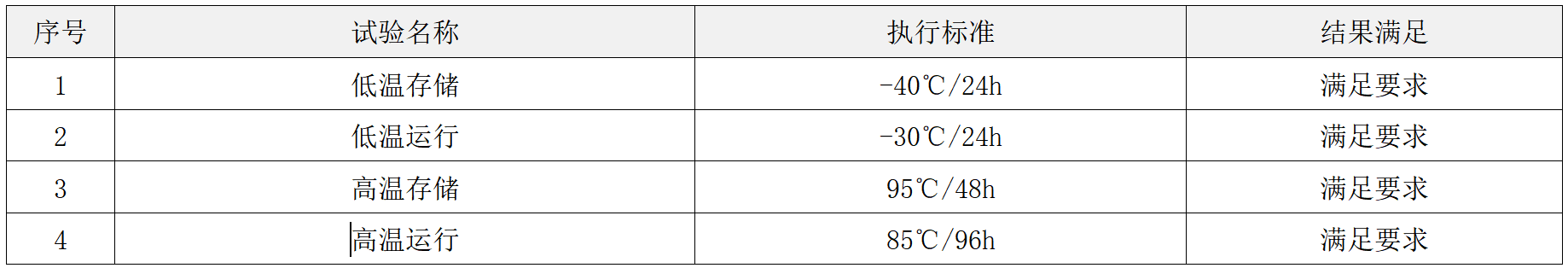

6.1 系統氣候環境適應性能

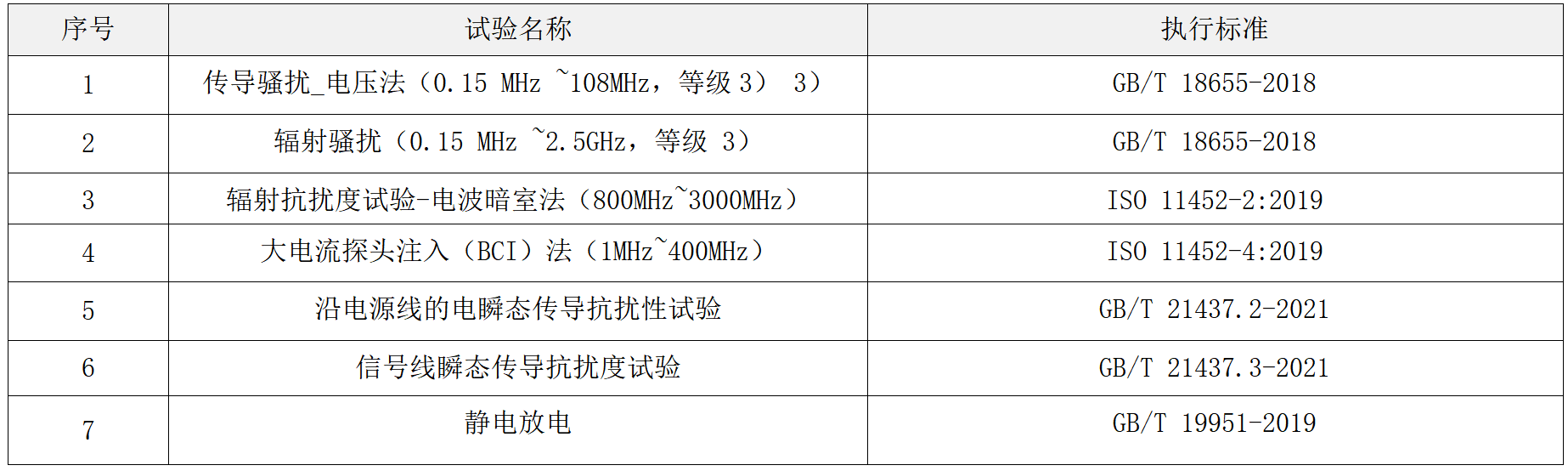

6.2系統電磁兼容性能

7結構尺寸

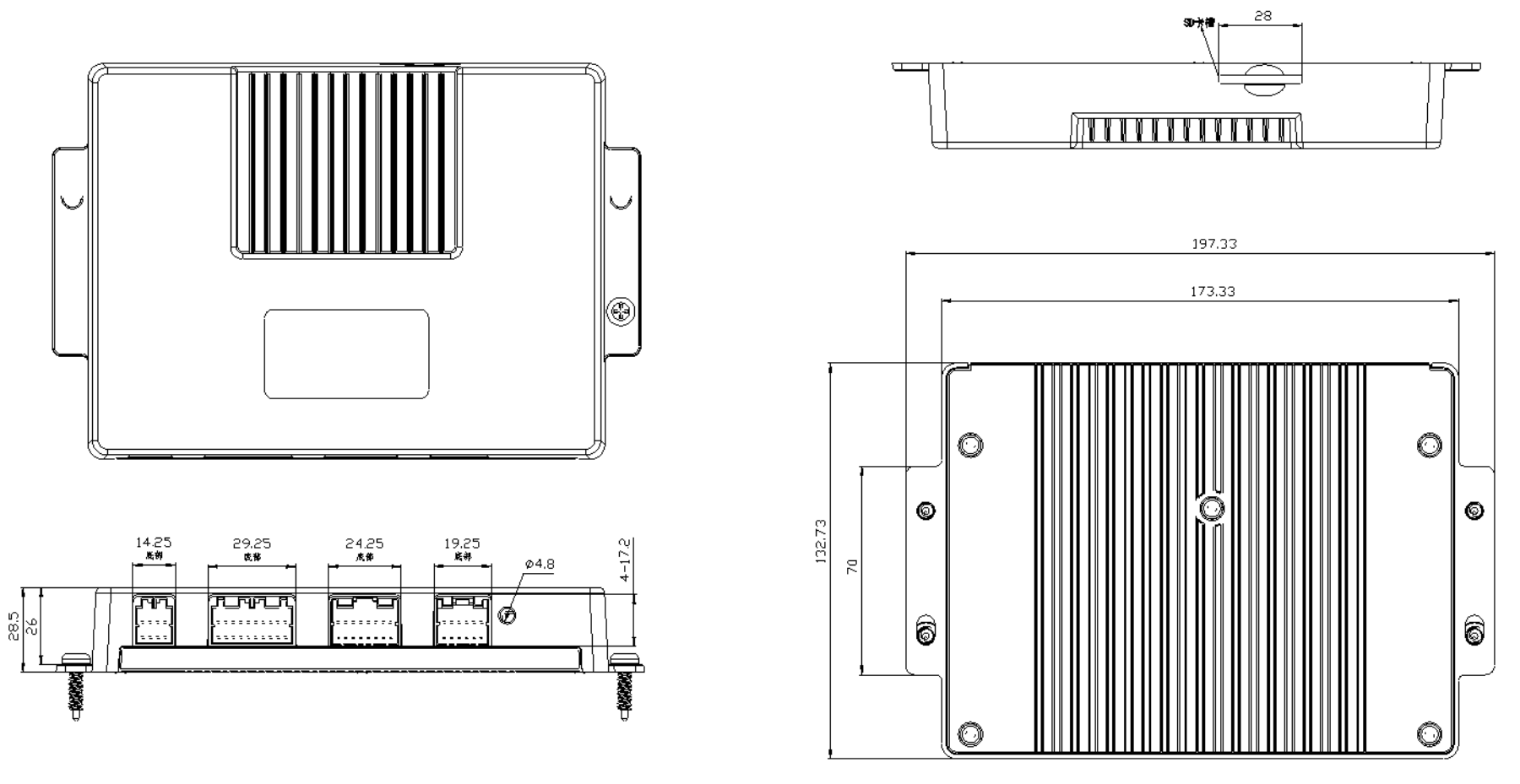

7.1 控制器結構尺寸

            單位：mm

8接口定義

8.1 電源線束

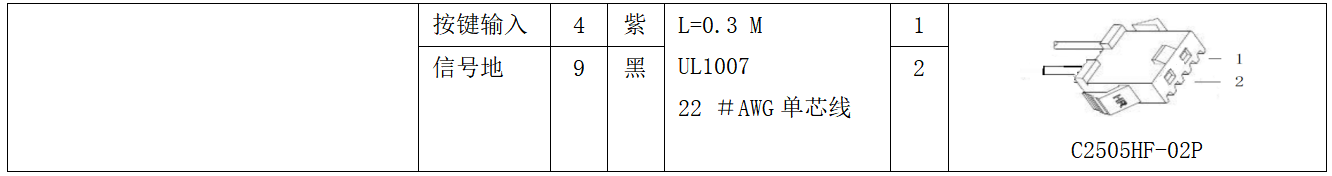

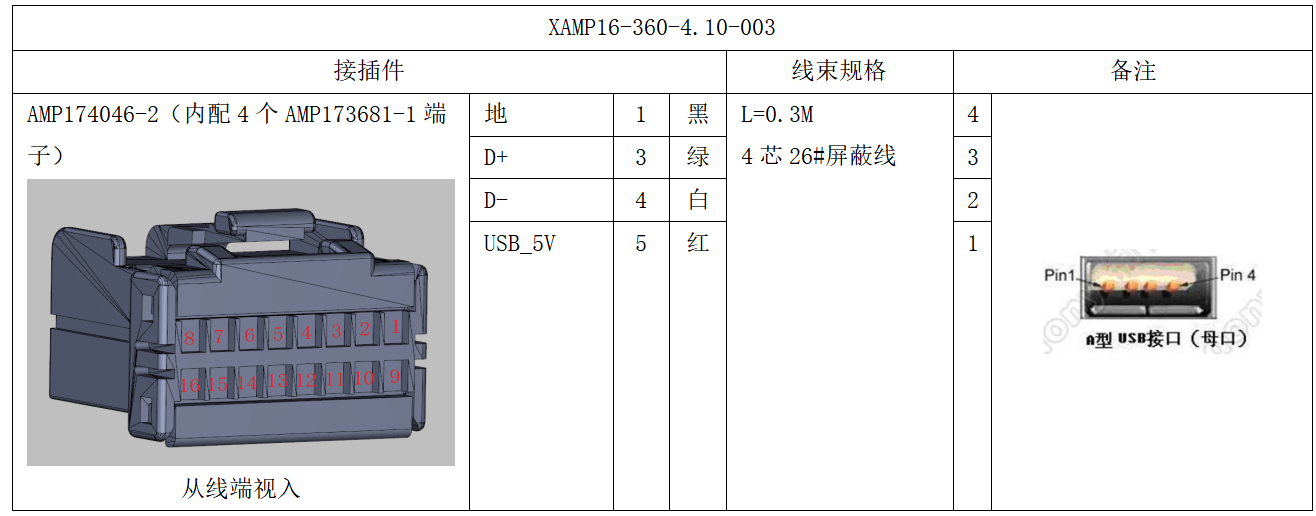

8.2 信號線束

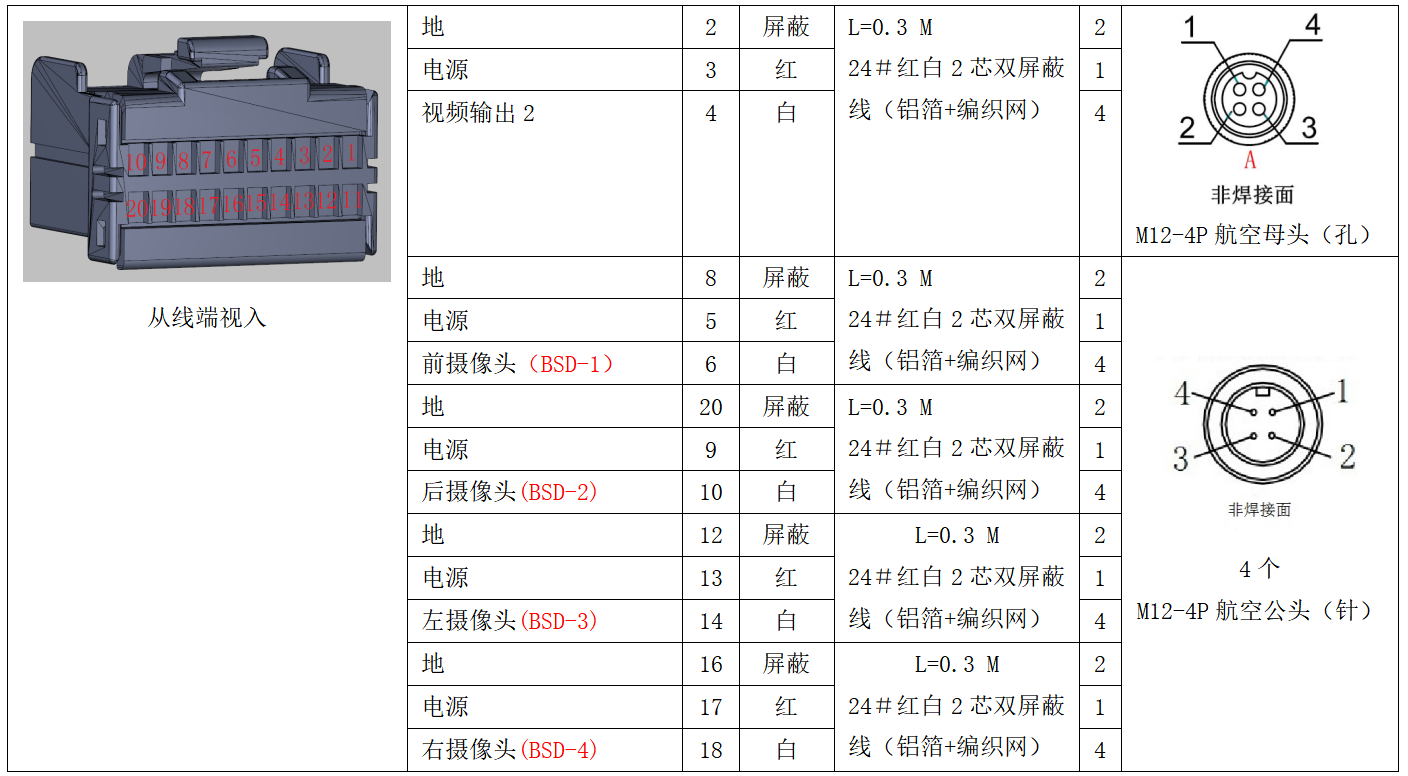

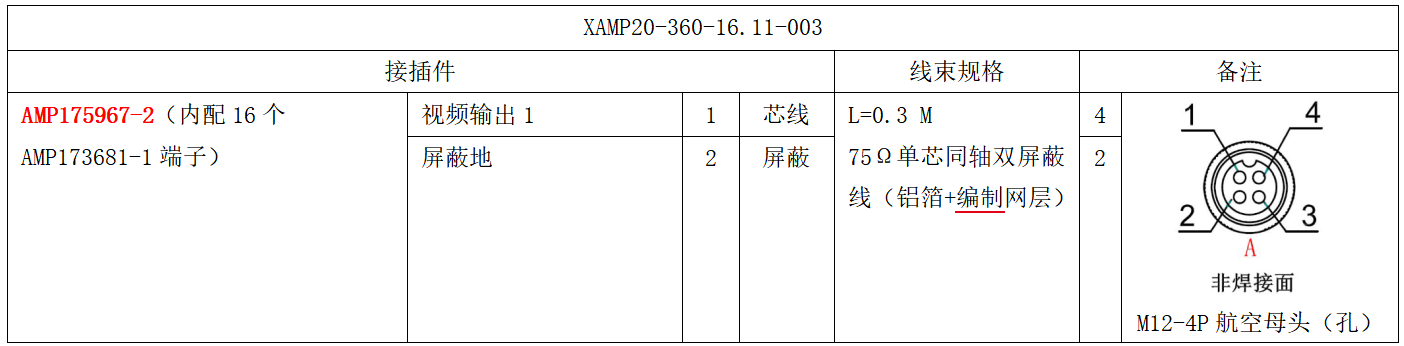

8.3 視頻線束

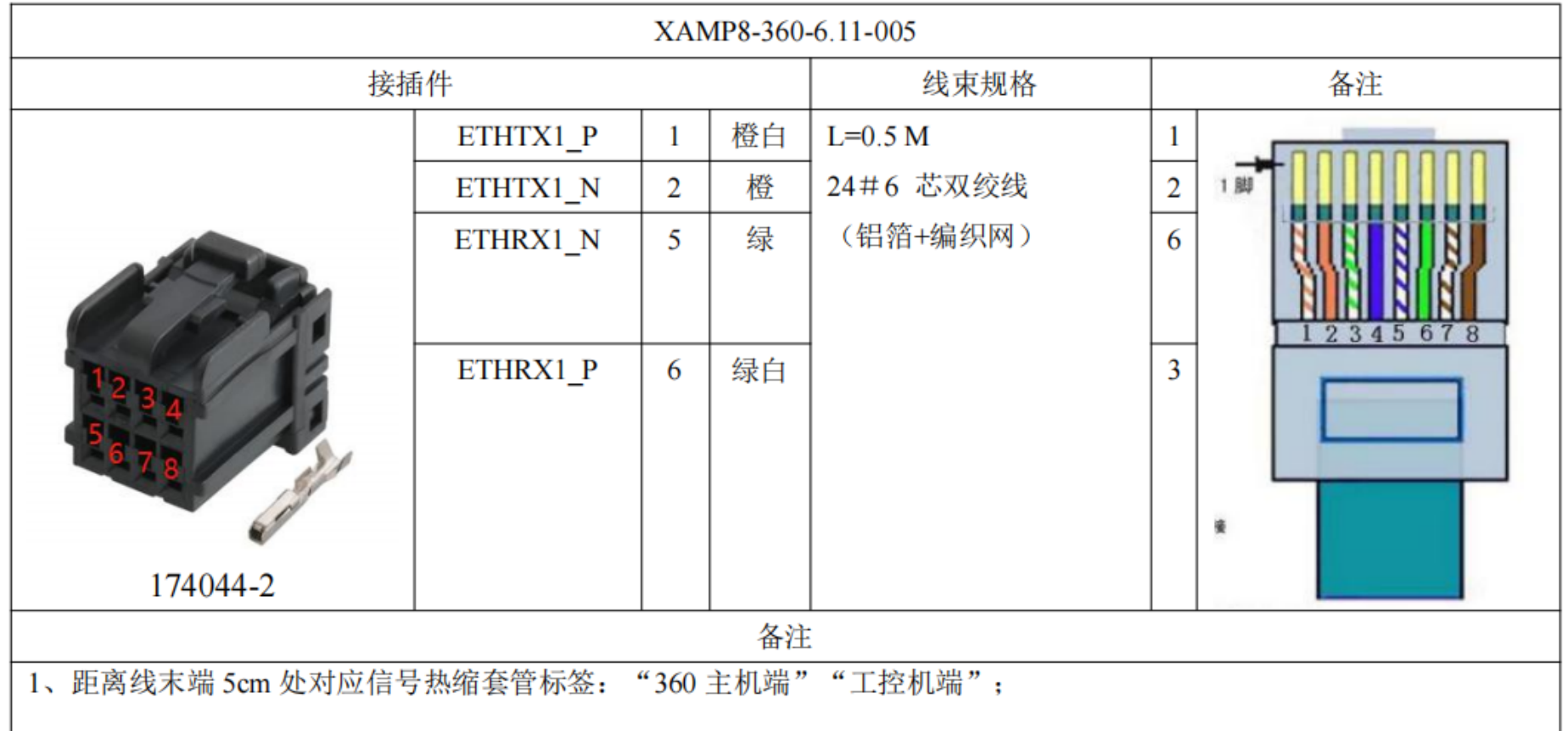

8.4 以太網線束
