AI360全景影像系統實現多源信號融合與統一輸出的技術流程詳解

精拓智能AI360全景影像系統通過“感知—校準—融合—決策—輸出”的全鏈路閉環設計，實現了視覺、雷達、車輛動態等多源異構數據的深度融合與標準化控制輸出。該系統不僅提升了行車環境感知能力，更為高級輔助駕駛（ADAS）和自動駕駛提供高精度、低延遲的環境建模支持。

以下從五大核X層級出發，系統性地梳理并歸納其技術實現流程。

一、多源異構信號采集層：構建全M感知基礎本階段完成對車身周圍環境及車輛自身狀態的原始數據采集，是整個系統的輸入源頭。

1. 全景視覺信號捕獲

硬件配置：

采用4–8路車規級廣角攝像頭（如型號CL-20016E/CL-20256C）

搭載1/3英寸SONY微光夜視傳感器，支持720P@30fps AHD高清視頻輸出

視場角：水平210°，垂直130°，對角線達230°，實現超廣覆蓋

接口防護：M12接口，IP67防護等級，工作溫度范圍-30℃ ~ +70℃

成像優化特性：

紅外補光功能，可在0.1Lux極低照度下清晰成像

6G+1IRF鏡頭結構有效抑制圖像畸變（<29%）

支持紅外濾光片自動切換（ICR），適應晝夜模式轉換

2. 環境感知數據接入

雷達信號集成：

類型：超聲波雷達 / 毫米波雷達（常用24GHz或77GHz頻段）

接入方式：通過RS485或CAN總線實時傳輸障礙物的距離、相對速度、方位角等量化參數

功能互補：彌補視覺在雨霧、強光、遮擋場景下的感知盲區

車輛動態參數獲取：

來源：直接讀取車載CAN總線數據

關鍵參數包括：

實時車速

方向盤轉角

制動/油門狀態

車輛加速度

作用：作為運動學約束條件，用于動態拼接與行為預測建模

二、時空校準與預處理層：保障數據一致性與準確性

原始數據存在空間錯位與時序偏差，需進行精確的時空同步與幾何矯正。

1. 攝像頭標定與畸變校正

（1）內參校準（Intrinsic Calibration）

使用棋盤格標定法提取相機內部參數：

焦距（f_x, f_y）

主點坐標（c_x, c_y）

徑向畸變系數（k?, k?, k?）

切向畸變系數（p?, p?）

針對魚眼鏡頭采用等距投影模型（Equidistant Projection Model）進行去畸變處理

（2）外參校準（Extrinsic Calibration）

建立各攝像頭在統一車輛坐標系中的位置與姿態關系

包括安裝高度、俯仰角、偏航角、橫滾角

輔助手段：結合GPS定位或IMU慣性測量單元進行初始對齊

輸出結果：生成各攝像頭之間的空間變換矩陣（旋轉R + 平移T）

2. 多模態數據時間同步

挑戰：攝像頭幀率30fps vs 雷達掃描周期約10Hz → 存在異步問題

解決方案：

采用FPGA硬件級時鐘同步機制

所有傳感器共享同一主時鐘源

對視覺幀與雷達點云打上統一時間戳

精度要求：時間對齊誤差 < 1ms

三、智能融合與決策層：算法驅動的深度協同感知

此階段為核X處理模塊，涵蓋圖像拼接、目標識別、多模態融合與風險評估。

1. 視覺拼接與語義理解

（1）動態360°全景拼接

算法框架：基于ORB特征點匹配 + 圖像配準 + 融合渲染

提取各視角圖像的ORB關鍵點與描述子

在重疊區域進行特征匹配與單應性矩陣估計（Homography）

通過GPU加速實現圖像縫合與色彩均衡

性能指標：

拼接延遲 ≤ 50ms

輸出格式：俯視鳥瞰圖（Top-down View），支持自由視角切換

硬件支撐：FPGA+ARM異構計算架構，兼顧實時性與算力靈活性

（2）目標檢測與語義分割

模型選擇：輕量化CNN網絡（如YOLO-Lite、MobileNet-SSD）

檢測內容：

行人、非機動車、機動車

車道線、路沿、交通標志

輸出信息：

目標類別、邊界框、置信度

在圖像坐標系中的二維位置（x, y）

2. 跨模態數據融合

（1）空間配準（Spatial Registration）

將毫米波雷達點云數據映射至圖像像素坐標系

流程：

獲取雷達相對于車輛坐標系的位置（外參）

利用攝像頭外參將點云投影至圖像平面

實現“一個點云點對應多個像素”的關聯映射

解決問題：

視覺誤檢（如陰影被誤判為障礙物）

視覺漏檢（如夜間行人不可見）

提升復雜光照條件下的魯棒性

（2）決策級融合（Decision-level Fusion）

融合策略：采用D-S證據理論或貝葉斯網絡

輸入要素：視覺置信度（如“90%概率為人”）

雷達距離（如“距離5m”）

雷達速度（如“接近速度3km/h”）

輸出結果：

綜合判定目標類型

計算碰撞風險等級（三級分類）：

低風險：保持監控

中風險：預警提示（聲音/畫面閃爍）

高風險：觸發AEB緊急制動指令

四、標準化輸出與控制層：協議兼容與高效執行

處理后的結構化數據需以標準格式輸出，并支持實時控制響應。

1. 數據協議轉換與接口輸出

物理接口：24PIN專Y連接器，支持多種傳輸介質

同軸電纜（適用于7路拼接系統）

千兆以太網（雙節機車等高速場景）

輸出內容：

結構化感知數據包（含目標列表、風險等級、軌跡預測）

原始/拼接視頻流（可選）

協議兼容性：

JT/T808：交通運輸部車載終端通信協議，適用于商用車監管

SAE J1939：國際通用商用車CAN總線協議，支持重型機械互聯

CAN FD：用于關鍵指令高速傳輸（速率可達8Mbps）

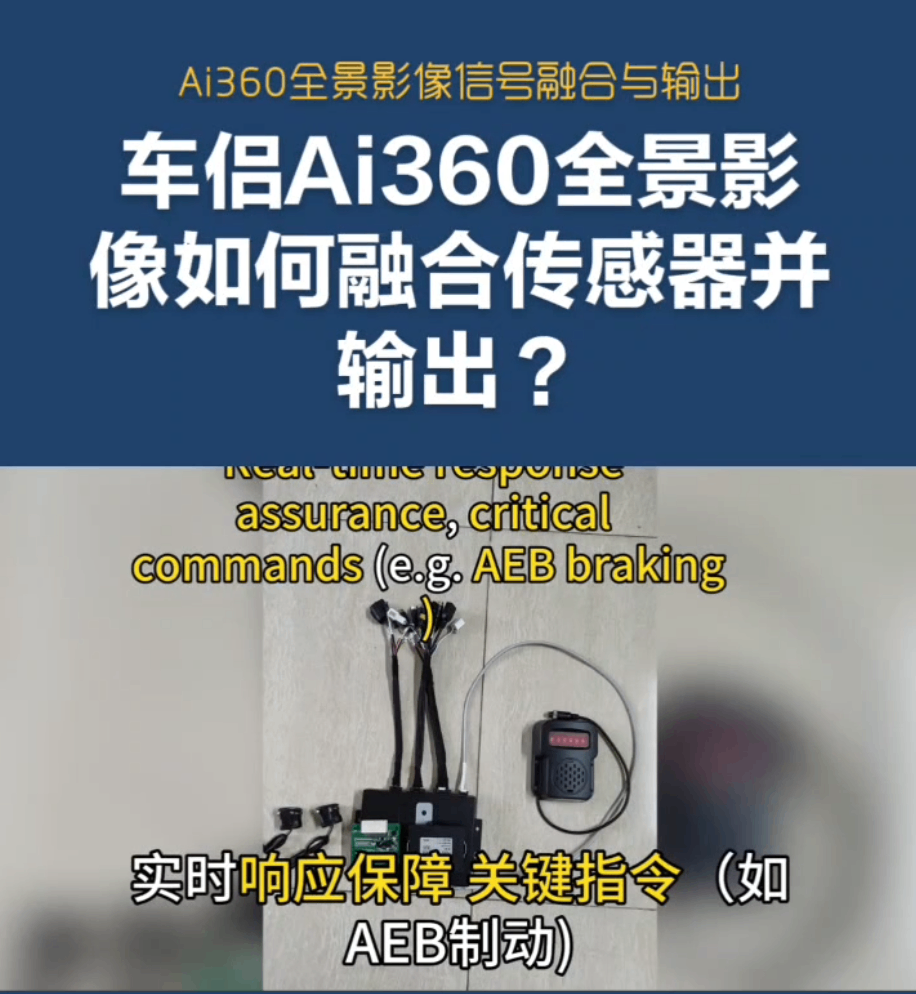

2. 實時控制指令生成

優先級調度機制：

高優先級指令（如AEB觸發信號）走CAN FD通道

普通影像流通過以太網或同軸傳輸

響應時效要求：從感知→決策→輸出的閉環延遲 ≤ 100ms

安全機制：

CRC校驗：防止數據傳輸錯誤

Watchdog定時器：監測系統運行狀態，異常時自動重啟

雙備份通信路徑（可選）：提升系統容錯能力

五、可靠性保障機制：面向車規級應用的長期穩定運行

為滿足汽車電子嚴苛的應用環境，系統設計了多層次的可靠性保障措施。

在保障維度方面，各維度的技術方案及性能指標如下：

標定維護：技術方案支持在線動態標定（On-the-fly Calibration），并利用車道線、建筑物邊緣等自然特征更新外參，其性能指標為拼接精度誤差＜±2°，且長期使用不失準。

環境適應性：采用寬溫設計，工作溫度范圍為-30℃~+70℃，存儲溫度范圍為-40℃~+85℃，能夠適應高原、寒帶、熱帶等各種氣候。

電磁兼容性：EMC設計符合ISO 11452系列標準，具備抗靜電（ESD）、浪涌、輻射干擾能力，可通過整車EMC測試認證。

故障診斷：內置自檢程序（Power-on Self Test），支持遠程OTA升級與日志回傳，故障定位準確率＞95%。

該系統在多個維度實現了關鍵技術突破，具體表現如下：

感知全M性：通過視覺、雷達、運動三方面感知融合，達成無死角覆蓋。

處理實時性：支持端到端延遲≤100ms，滿足復雜場景下的響應需求。

輸出標準化：兼容主流車企的協議規范，便于集成至整車控制系統。

系統可靠性：采用車規級設計，支持全天候、全工況穩定運行。

智能化程度：具備自誤報處理與風險預警能力，支持20+場景的輔助駕駛功能。

結論：

精拓智能AI360全景影像系統通過硬件協同、算法融合、協議適配、可靠性強化四大支柱，構建了一套完整的多源信號融合與統一輸出技術體系。它不僅是傳統環視系統的升級，更是通向智能駕駛的重要橋梁，為車輛提供了“看得全、識得準、判得快、控得穩”的全方W環境感知能力。
