Prodigy SPMI協議分析儀如何抓包和數據分析
Prodigy是一家在協議分析領域頗具影響力的公司，總部位于印度班加羅爾。它專注于為多種主流和新興技術提供創新的協議分析解決方案，在全球電子測試與測量領域占據重要地位。歐奧電子oiosys作為Prodigy中國區代理商，教您如何在Prodigy SPMI 協議分析儀上實現抓包和數據分析。
一、連接硬件設置參數
1.將分析儀的差分探針連接到PMIC和主處理器的SPMI引腳，保證探針和焊盤接觸，杜絕因接觸不良致使信號誤判或丟失。
2.電源檢查：檢查PMIC和主處理器的供電是否正常，避免信號采集受電源問題干擾信號。
3.設置參數：
首先選擇協議模式：在SPMI協議分析儀上選擇SPMI協議模式，配置時鐘速率。
其次設置觸發條件：從設置菜單中設置不一樣的觸發條件，目的是捕獲特定事件中的協議活動，確保只捕獲目標通信數據。
然后配置數據存儲：啟用連續流模式，將通信數據保存到硬盤，便于查詢故障數據。
二、數據抓包
以上設置完成后，就可以開啟SPMI協議分析儀的抓包功能了。它會依據設置的觸發條件，捕抓 SPMI總線上的通信數據。若滿足特定的觸發事件，檢測到某個特定的寫入注冊命令時，分析儀將開始記錄相關的數據包。
三、數據分析

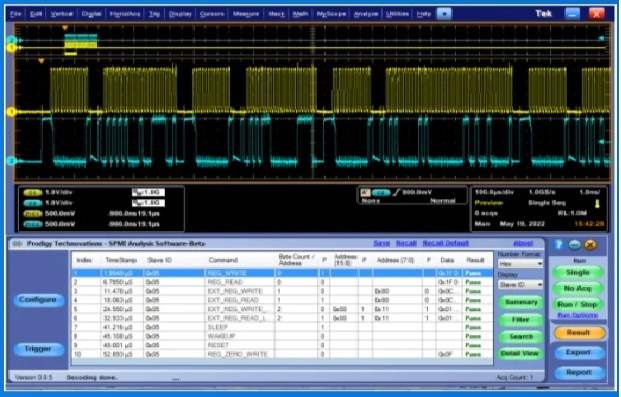

1.時序分析：通過SPMI分析儀的時序波形視圖，可觀測到SPMI信號的質量，如SCLK和SDATA 信號的波形正常與否，是否有毛刺、抖動、衰減等問題，還能夠分析信號的設立時間和保持時間是否滿足協議規范。
2.錯誤分析：SPMI協議分析儀不僅可以檢測并報告協議解析數據的錯誤，如ACK/NACK 錯誤、奇偶校驗錯誤和躍過SSC錯誤等。還可以根據錯誤報告，查找通信過程中出現問題的地方和原因。

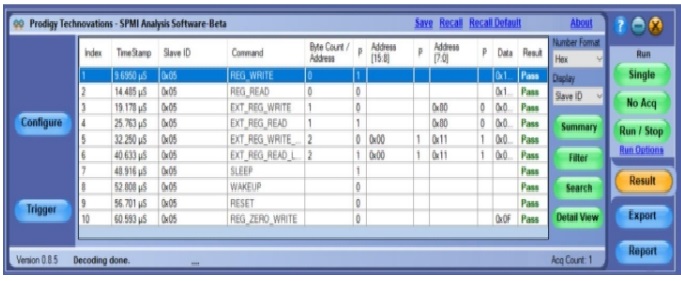

3.協議解析：SPMI協議分析儀對捕抓到的數據包進行解析，將二進制數據轉換可讀的協議格式。用戶可以在分析儀的圖形用戶界面中查看解析后的結果，包括master/slave之間的命令、數據傳輸?shù)刃畔ⅰ?
4.流量分析：SPMI協議分析儀的流量分析功能，可以讓用戶獲得 SPMI總線上的數據傳輸速率、數據包的發送和接收頻率等信息，從而評估系統的穩定性和功能。
Prodigy 是MIPI、UFSA、JEDEC、 PCI-SIG和SD協會的重要成員。專業提供行業高速/低速協議訓練器和分析解決方案，例如 UFS、PCIe、SRIO、I2C、I3C、SPI、SPMI、eMMC 、SD 、SDIO、 MDIO、UART、SM Bus、PM Bus、RFFE、JTAG 和 QSPI等分析儀、訓練器及SI報告生產工具。以上就是歐奧電子oiosys為您帶來的Prodigy SPMI協議分析儀如何實現抓包和數據分析的解答，如果您還有需要進一步了解的內容，歡迎聯系歐奧電子公司，我們將竭誠為您服務。
