恒溫恒濕實驗室氣體管道與通風系統設計安裝指南
來源：
發布時間：2025-12-05
一、整體布局規劃
合理的實驗室布局是系統高效運行的基礎。需根據實驗需求劃分功能區域，氣體管道應沿墻或吊頂敷設，避免交叉干擾；通風系統的送排風口需均勻分布，確保氣流組織穩

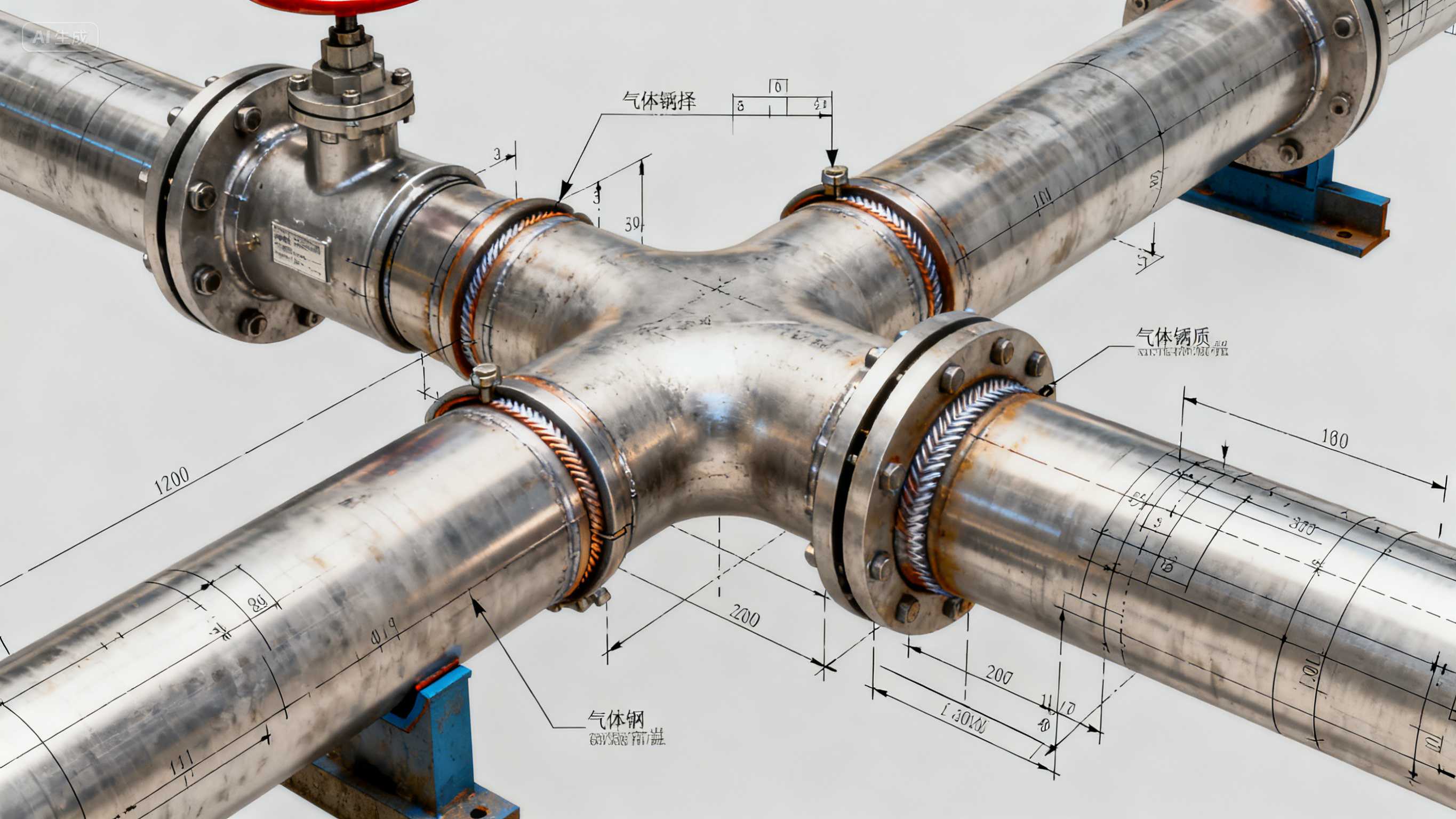

二、氣體管道設計要點
1. 材質選擇：優先選用316L不銹鋼材質，具備耐腐蝕、低滲透特性，適用于高純氣體輸送。
2. 管徑計算：根據氣體流量和壓力損失，通過流體力學公式計算管徑，確保氣體流速控制在安全范圍內（如惰性氣體≤20m/s，易燃易爆氣體≤8m/s）。
3.連接方式：采用全自動軌道焊接，內壁光滑無死角，減少氣體滯留風險；閥門選用隔膜閥，保證氣體純度。

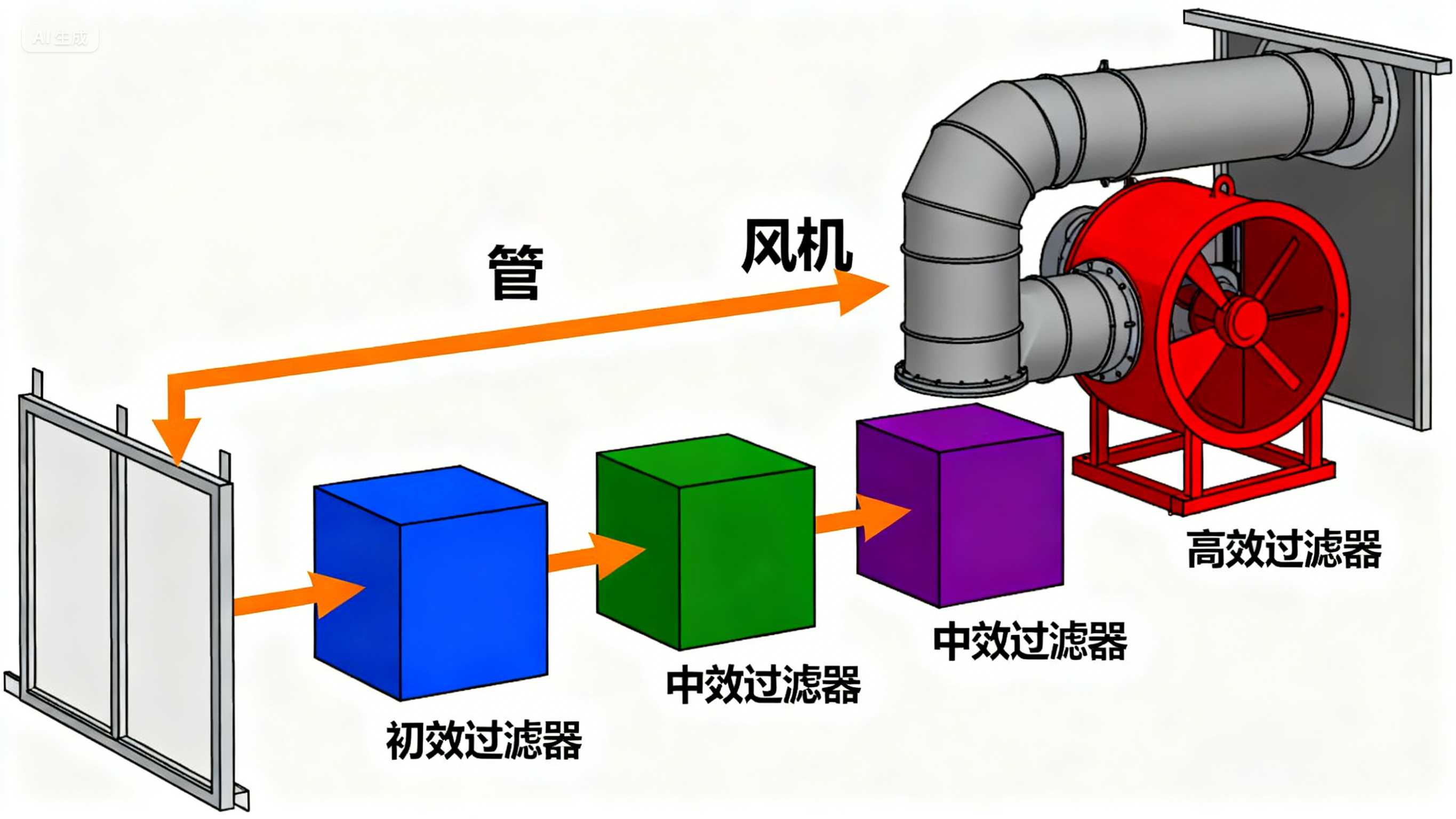

三、通風系統設計規范
1. 氣流組織：采用上送下排或上送上排模式，送風口設高效過濾器，排風系統加裝活性炭吸附裝置處理有害氣體。
2. 風量控制：通過變風量（VAV）控制系統調節風量，維持室內正壓（5-10Pa）或負壓（-10--5Pa），防止交叉污染。
3. 設備選型：風機選用變頻離心風機，噪音≤65dB；通風柜面風速保持0.5-0.8m/s，確保操作安全。
四、安裝施工流程
1. 測量放線：根據設計圖紙定位管道支架和設備基礎，誤差≤5mm。
2. 管道預制：工廠預制管道組件，現場組裝，減少焊接污染。
3. 壓力測試：管道系統進行 氣密性試驗（壓力1.5倍工作壓力，保壓24小時壓降≤0.5%）。
4. 系統調試：通風系統聯動調試，測試溫濕度控制精度（±0.5℃，±5%RH）及氣流速度均勻性。
五、專業解決方案推薦
上海中湖潔凈科技有限公司擁有ISO9001認證團隊，提供從設計咨詢到運維服務的全周期解決方案。15年行業經驗，完成300+實驗室項目（含醫藥GMP車間、高校科研實驗室）。專業技術：智能風量控制系統，節能率達20%以上
